Послуги прогресивного штампування

Висока-швидкісне-станційне штампування для складних деталей у великих обсягах

Огляд можливостей

Прогресивне штампування на ZT

Прогресивне штампування перетворює плоску котушку на готову деталь за допомогою серії станцій-проколювання, формування, карбування та штампування-все за один безперервний хід. У ZT ми проектуємо, виготовляємо та запускаємо прогресивні штампи з до 20 станціями, досягаючи складності деталей, які вимагали б кількох операцій у традиційному штампуванні.

Чому Progressive Die від ZT?

8 електроерозійних верстатів. Ми контролюємо інструменти, а не віддалений постачальник.

В-Дизайн штампів

600-1200 ударів на годину зі стабільністю розмірів мільйонів деталей.

Швидкість з точністю

Кілька операцій одним натисканням скорочують вартість частини-за обсягом.

Ефективність витрат

Прогресивний пресовий парк

Наша прогресивна робота продовжуєтьсямеханічні преси з відкритим{0}}фіксованим столомоснащений сервоприводом-котушок для точного просування матеріалу.

Натисніть Модель	Тоннаж	Розмір ліжка	Найкраще підходить для
JH21-200	200T	1200 мм х 800 мм	Великі кронштейни, структурні штампування, багато-порожнинні матриці
JH21-125	125T	1000 мм х 600 мм	Середньої складності, автокомпоненти
JH21-80	80T	800 мм х 500 мм	Високошвидкісна-електроніка, з’єднувачі, мікро-штампування
JH21-45	45T	600 мм х 400 мм	Дрібні прецизійні деталі, затискачі, клеми

Матеріальні можливості для прогресивних матриць:

Параметр	Діапазон
Товщина матеріалу	0,1 мм – 4,0 мм
Ширина котушки	До 300 мм
Крок прогресу	Всього 2,0 мм (застосування з мікро-кроком)
Кількість станцій	До 20 станцій на кубик
Швидкість виробництва	600-1200 SPM залежно від складності деталей

В-House Progressive Die Design & Build

Плашка робить частину. Робимо кубик.

Наша інструментальна кімната обладнана для проектування та виготовлення складних прогресивних штампів повністю-власними силами.

Програмне забезпечення для проектування:CAD, UG (Unigraphics), SolidWorks для 3D-дизайну штампу та моделювання макета стрічки.

Обробка штампу:8 машин DK7750 для електроерозійної обробки дроту вирізають складні профілі матриці. Плоскошліфувальні верстати та обробні центри обробляють компоненти матриці з мікронними допусками.

Випробування на смерть:Кожен кубик євипробуваний на виробничому пресіперед відправленням із зразками, наданими для затвердження замовником.

Час виконання:

Простий прогресивний кубик (2-5 станцій):15-20 днів.

Комплексна прогресивна матриця (10-20 станцій):30-45 днів.

Поточні зміни:Завершено модифікації існуючих штампівгодини, а не тижні.

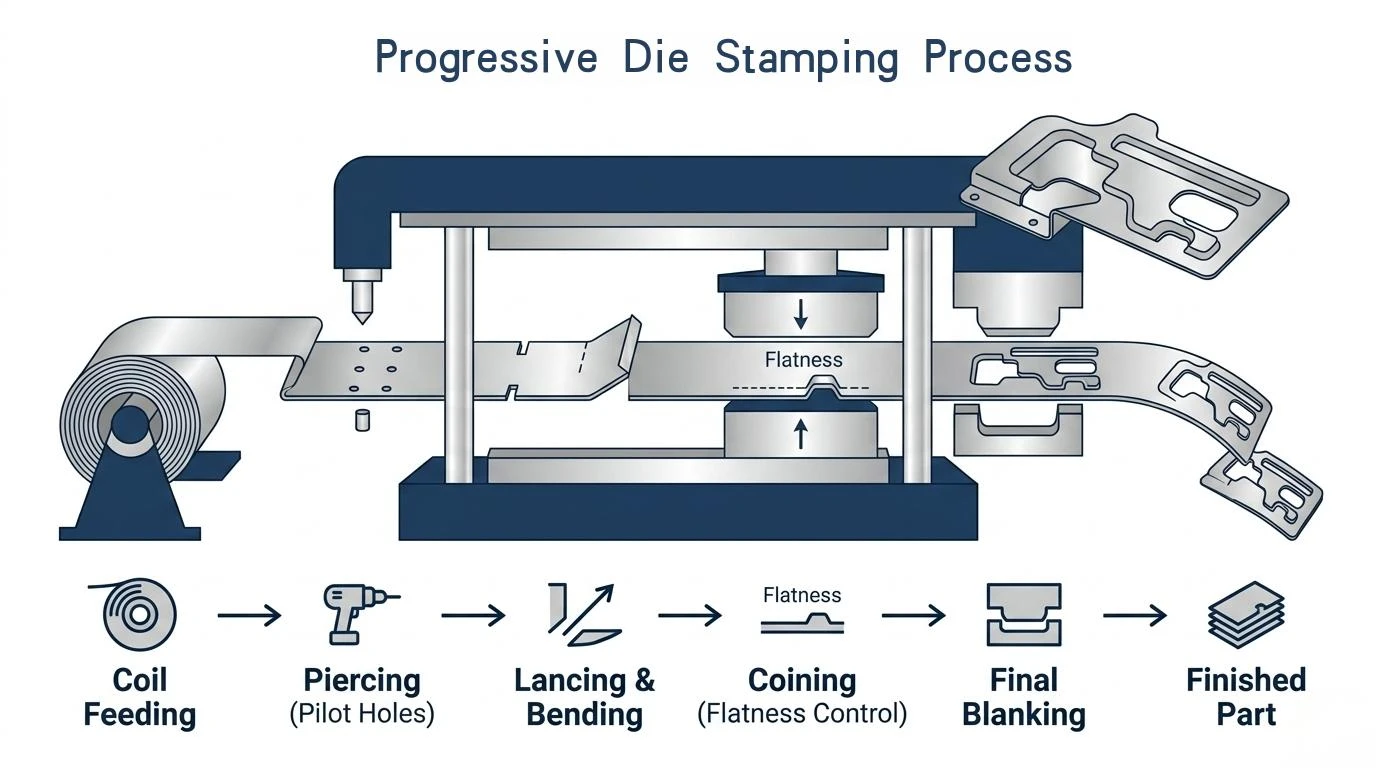

progressive-strip-progression-stages

Уроки польових робіт: випадок нерівної смуги

Поступовий штамп клієнта,-створений іншим цехом-виробляв деталі з критичним шаблоном отворівдрейфувавпротягом бігу. Смуга просувалась правильно, але пілотні штифти були заниженими для проколених отворів, що дозволяло смузі блукати.

Наше рішення:Ми розробляємо направляючі штифти з точним шліфованим діаметром, який відповідає розміру пробитого отвору в межах 0,01 мм. Насадки мають твердосплавні-наконечники для стійкості до зношування, що гарантує, що вирівнювання смуги залишається правильним протягом мільйонів ударів. Це стандартна практика ZT-а не продаж.

Ще один урок: чому ми карбуємо монети перед складними формами
Штампувати згин під кутом 90 градусів нескладно. Потрібне штампування складної кривої з пружинним-контролемстанції карбуванняякі попередньо-стискають матеріал. Пропуск цього кроку економить витрати на інструменти, але створює деталі з невідповідною геометрією. Ми включаємо станції карбування як стандартну інженерну практику, а не як варіант.

Контроль якості для прогресивних деталей матриці

Перша-перевірка статті (FAI):
Кожна нова гра кубика починається з aповний розмірний макетна нашомуXi'an Edward CMM (точність 0,005 мм). Перед початком виробництва всі критичні характеристики перевіряються за кресленням.

У-моніторингу процесу:

Датчики вирівнювання стрічки:Виявіть неправильну подачу та зупиніть прес до того, як станеться пошкодження інструменту.

У-датчиках матриці:Контролюйте викид частини та положення смуги.

Періодичні перевірки ШМ:Кожні 2 години відбираються зразки та повторно -перевіряються критичні розміри.

Керування зносом інструменту:
Ми відстежуємозараховується попадання в кубикі заплануйте профілактичне технічне обслуговування-загострення пуансонів, заміну зношених направляючих-перед тим, як це вплине на якість деталей. Контрольні діаграми відстежують критичні розміри протягом терміну служби матриці.

Сертифікати:
IATF 16949:2016|ISO 9001:2015

Представницькі прогресивні деталі матриці

частина	опис	Посилання
Гофровані металеві прокладки	Прогресивна матриця з карбуванням для рівномірної висоти рифлення	Переглянути продукт
Кутові кронштейни з прорізами	Складні вигини та прорізи в одній прогресивній смузі	Переглянути продукт
Електричні контактні пружини	Високо-швидкісне прогресування з-карбуванням у штамп і термообробкою	Переглянути продукт
Прецизійні електромагнітні банки	Мікро-прогресивний із станціями контролю площинності	Переглянути продукт

Галузі, що обслуговуються

Автомобільний

Кронштейни, сидіння, роз’єми, корпуси датчиків-відповідають стандарту IATF 16949.

електроніка

Екрани від електромагнітних перешкод, контакти акумулятора, клеми-висока-швидкість, висока-гучність.

Індустріальний

Прокладки, прокладки, монтажні кронштейни-стабільної якості за обсягом.

Медичний

Точні компоненти з повною можливістю відстеження.

Часті запитання

Q1: Прогресивний штамп чи складений штамп-що підходить для мене?

Особливість	Прогресивний кубик	Складна матриця
Найкраще для	Складні деталі з багатьма функціями, великий обсяг	Прості плоскі деталі (шайби, заготовки)
Операції	Кілька станцій, послідовна	Усі функції в одній станції, одним рухом
Вартість	Вища вартість інструменту, нижча ціна штуки в обсязі	Менша вартість інструменту

Q2: Яка мінімальна кількість замовлення для прогресивного штампування?

Через час налаштування MOQ зазвичай становить 5000 штук. Ми можемо запустити менші обсяги зі скоригованою ціною за штуку, щоб покрити налаштування.

Q3: Чи можете ви додати функції до існуючого прогресивного кубика?

так Наш-власний інструментарій може модифікувати наявні штампи-додати отвір, змінити кут згину, додати станцію карбування. Термін виконання зазвичай становить 3-5 днів.

Q4: Мені потрібні деталі, які потребують термічної обробки після штампування. Ви можете це впоратися?

так Ми можемо зістарювати-берилієву мідь-вдома, і ми співпрацюємо з кваліфікованими термічними обробниками для відпустки, загартування та зняття напруги. Ми керуємо всім процесом.
