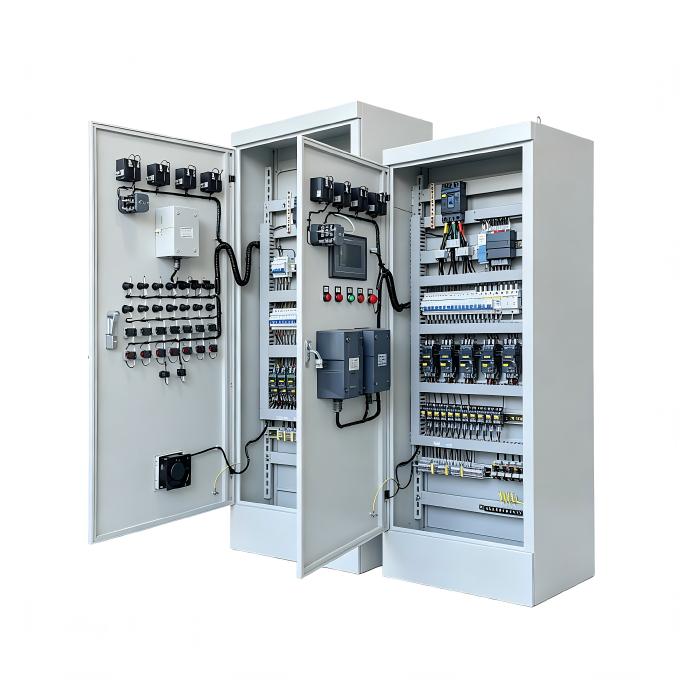

Промислові шафи керування

Промислові шафи керування

Підлогові корпуси для ПЛК, частотно-частотних частот і обладнання для промислової автоматизації
Артикул: ZT-ICC-016|Термін виконання: 20-30 днів для індивідуальних конфігурацій
Лінії лазерного різання та гальмівного преса з ЧПУ потужністю 30 000 Вт
ПЛК, частотно-регулювальні приводи (VFD), пускачі двигунів і промислові системи керування
Системні інтегратори, машинобудівники та обладнання для кінцевих користувачів.
Керування температурою потужної електроніки, структурна жорсткість для важких компонентів і доступність для обслуговування та усунення несправностей.
Share to
Послати повідомлення
Опис
Технічні параметри

Zento Trilium Metal Tech Co., Ltd. є одним із провідних виробників і постачальників промислових шаф управління в Китаї. Ласкаво просимо, щоб придбати міцні промислові шафи управління, виготовлені в Китаї, на нашому заводі. Якщо у вас є запитання щодо індивідуальних послуг, надішліть нам електронний лист.



Короткий опис продукту

Industrial-Control-Cabinets

Потужна промислова шафа керування, виготовлена ​​на наших лініях лазерного різання та гальмівного преса з ЧПУ потужністю 30 000 Вт на підприємстві Дехонг.



У цих шафах розміщуються ПЛК, частотно-регулювальні приводи (VFD), пускачі двигунів і промислові системи управління на заводах, водоочисних установках і обробних підприємствах.



Ми виробляємо шафи для системних інтеграторів, машинобудівників та кінцевих споживачів.



Інженерна увага зосереджена на терморегулюванні потужної електроніки, структурній жорсткості важких компонентів і доступності для обслуговування та усунення несправностей.



Виробничий процес і обладнання



Будівництво шафи, яка витримає виробничі цехи

Промислові шафи управління стикаються з іншими проблемами, ніж зовнішні телекомунікаційні шафи. Ворог не дощ, цетепла, вібрації та агресивних рідин.

Крок 1: Виготовлення міцної рами
Каркас є хребтом. Вирізаємо елементи каркаса з2,0 мм – 2,5 мм CRSна нашомуСистема лазерного різання потужністю 30 000 Вт. Точність лазера забезпечує щільне прилягання з’єднань перед зварюванням, що критично важливо для квадратної жорсткої рами.

Крок 2: Зварювання рами
Рама єкріплення зварнівикористовуючи нашЗварювальні роботи TM1800. Ми використовуємоЗварювання CO2 (Panasonic YD-500GR)для глибокого проникнення. Після зварювання рамазвільнений від стресущоб запобігти спотворенню. Критичними є монтажні поверхні для дверних петельоброблена плоскана нашомупортальний млинщоб забезпечити вирівнювання дверей.

Крок 3: Виготовлення монтажної пластини
Монтажна пластина є серцем шафи, вона містить усі компоненти. Вирізаємо його з2,5 мм – 3,0 мм CRSна лазері, потімшпилька-зваркашпильки заземлення та шпильки кріплення компонентів. Тарілка єокремо пофарбовані порошковою фарбоюдля повного покриття, потім встановлюється в шафу на опорах.

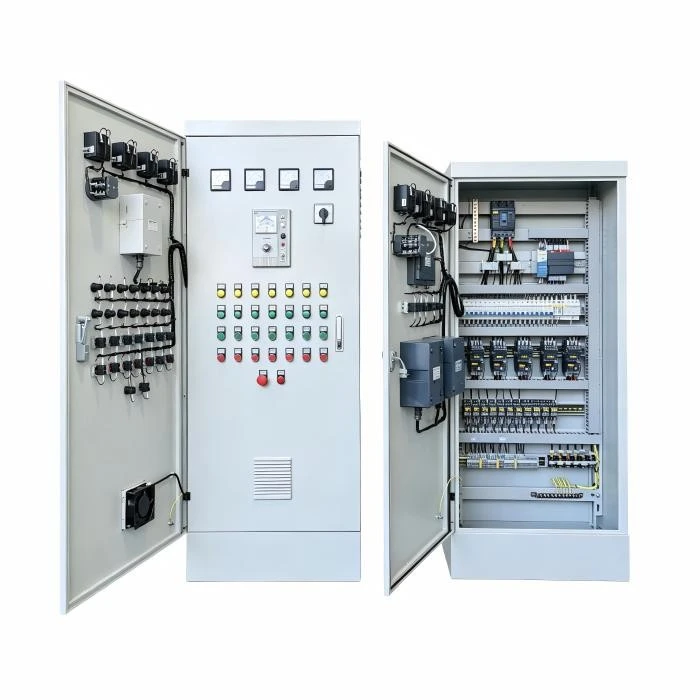

Industrial-Control-Cabinets-front-view

Крок 4: Тепловий дизайн
Тепло є вбивцею №1 для промислової електроніки. Розраховуємозагальна тепловіддачаваших компонентів і проектного охолодження відповідно:



Теплове навантаження

Охолоджуючий розчин

< 500W

Пасивна вентиляція (жалюзі)

500W – 1500W

Вентилятори з фільтром і термостатом

> 1500W

Теплообмінник повітря-повітря або корпус AC

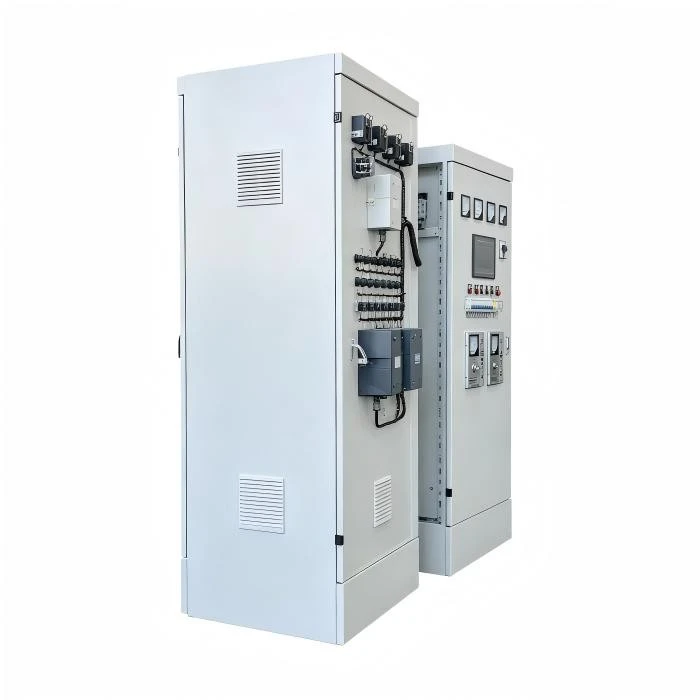

Industrial-Control-Cabinets-side-view

Розчарування системного інтегратора: випадок із деформованою монтажною пластиною
Інтегратор повідомив, що компоненти важко встановити, оскільки монтажна пластина деформувалася під час зварювання монтажних шпильок. Шпильки були прикріплені ручним зварюванням, що викликало локальне нагрівання та деформацію.

Наше рішення:Ми використовуємозварювання шпильок розряду конденсатора (CD).для всіх монтажних шпильок. Зварювання CD забезпечує точно контрольований енергетичний імпульс, який приварює шпилькумілісекунд, смінімальне підведення тепла і нульове спотворення. Монтажна пластина залишається мертвою – компоненти легко встановлюються.

Дизайн доступності: Чому простір між дверима важливий
Шафу керування в тісному проході потрібно повністю відкрити. Наші стандартні дверні петлі забезпечуютьВідкриття 120 градусів; надаються додаткові петліВідкриття на 180 градусів. Ми також пропонуємопідйомні петліякі дозволяють знімати дверцята під час встановлення – невелика функція, яка має велике значення для техніка, який бореться з шафою вагою 100 кг.



Контроль якості та сертифікація



Прямоугольність рами та вирівнювання дверей:

Діагональ кадру:Перевіряється рулеткою або КІМ. Допуск становить ±2 мм по діагоналі 2000 мм.

Дверні зазори:Перевірено щупами. Стандартний зазор становить 2 мм ± 0,5 мм навколо.

Площиність монтажної пластини:

Перевірено наСіань Едвард ШММпісля зварювання шпильок. Допуск на площинність становить 0,5 мм на 300 мм.



Якість порошкового покриття:

Товщина:60-80мкм, перевірено сНімецький товщиномір покриття.

Хімічна стійкість:Випробувано на стійкість до звичайних промислових рідин (масла, гідравлічна рідина).

Безперервність заземлення:

Всі металеві компоненти склеєні. Перевірено стійкість монтажної пластини до шпильки заземлення рами<0.1Ω with міліомметр.

ISO9001
ISO14001
ISO45001



Технічні примітки та поширені запитання



Q1: Яка різниця між шафою, що стоїть окремо, і шафою, що монтується на підлозі?

Тип

опис

Найкраще для

Підлогове кріплення

Болти безпосередньо до підлоги. Включає основу/канал для кріплення до підлоги.

Стаціонарні установки, сейсмічні зони

Вільна стійка

Сидить на підлозі без кріплення. Більш важка основа для стабільності.

Рухоме обладнання, орендовані площі

Q2: Мій кабінет буде біля верстата з ЧПК з масляним туманом. Який захист мені потрібен?

Вам потрібні прокладки, стійкі до впливу масла, як мінімум IP55. Стандартні прокладки EPDM руйнуються під впливом олив. Ми вкажемо прокладки з нітрилу (NBR) і забезпечимо безперервне зварювання та герметизацію всіх швів.

Q3: Чи можете ви забезпечити шафу попередньо вирізаними отворами для кнопок і панелей HMI?

так Укажіть розміри вирізу компонента. Ми можемо:
Вирізані лазером прямокутні вирізи для HMI
Пробийте круглі отвори для кнопок і індикаторів (стандарт 22,5 мм)
Монтажні отвори для кріплення компонентів
Також можемо наклеїти на двері шовкографію («ПУСК», «СТОП», «АВАРІЙНА ЗУПИНКА»).

Q4: Мені потрібна шафа, яка відповідає UL 508A для ринку США. Ви можете це зробити?

Ми виготовляємо корпус відповідно до вимог UL 508A (товщина матеріалу, заземлення тощо). Остаточна сертифікація цеху з виробництва панелей виконується нашим партнером, сертифікованим UL 508A, або ним може керувати ваш цех з виготовлення панелей. Ми надаємо всю необхідну документацію (сертифікати матеріалів, характеристики зварних швів) для підтвердження сертифікації.



modular-1
Отримайте індивідуальну пропозицію

Надайте свій список обладнання із зазначенням розмірів і тепловиділення. Наша команда інженерів надасть термічний аналіз і бюджетну пропозицію протягом 24 годин.



Системи якості, що підтримують цей продукт

Сертифікат ISO 9001
workshop

Xi'an Edward CMM (точність 0,005 мм) - прямокутність рами, вирівнювання дверей

Вимірювач товщини покриття (1 мкм) - Перевірка порошкового покриття

Міліомметр - безперервність заземлення

Zento Trilium Metal Tech Co., Ltd.|Тяньцзінь, Китай|info@zntmetal.com





Технічні характеристики



Специфікація

Подробиці

матеріал

Холоднокатана сталь (CRS) з порошковим покриттям (стандарт)
Нержавіюча сталь 304 (обробка харчових продуктів/напоїв)

Товщина матеріалу

Рама: 2,0 мм – 2,5 мм
Двері: 1,5 мм – 2,0 мм
Бічні панелі: 1,2 мм – 1,5 мм
Монтажна пластина: 2,5 мм – 3,0 мм

Розміри корпусу

Custom; типова висота 1800 мм – 2200 мм, ширина 600 мм – 1200 мм

Рейтинг захисту

IP54 (стандарт), IP55 або IP65 (додатково з покращеною герметизацією)

Оздоблення поверхні

Порошкове покриття (стандарт RAL 7035 світло-сірий; доступні індивідуальні кольори)

Конфігурація дверей

Одинарні або подвійні двері; 3-точкове замикання з поворотною ручкою

Внутрішні особливості

Повнорозмірна знімна монтажна панель, регульовані по глибині рейки, кабельні канали, система заземлення

Тепловий менеджмент

Вентилятори з фільтрами, теплообмінники повітря-повітря або кондиціонери в корпусі

Упаковка

Прикріплений болтами до нестандартного сталевого піддону, кутовий захист із пінопласту, еластична плівка

Атестація

Відповідає стандарту ISO 9001; Доступний партнер з продажу панелей UL 508A
